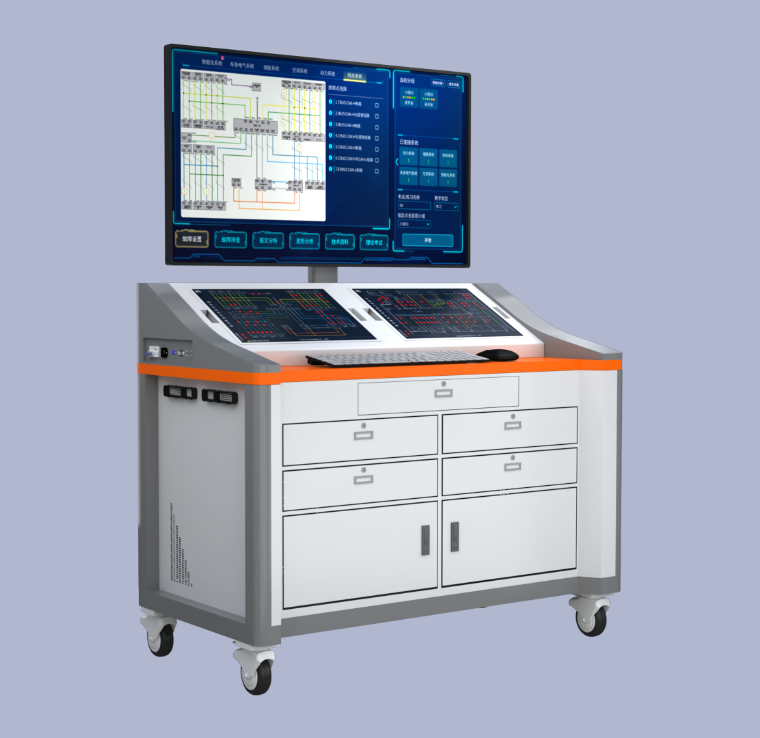

智能车整车检测教学实训台

1.要求设备支持电路电信号测量，测量模块可更换，且支持同时安装两个测量模块对两个系统进行故障诊断。

2.要求设备支持安装环境感知、智慧交互、线控底盘、充电储能、车载网络、车身电气六个系统的测量终端，可与车辆六个系统进行信息交互。现场提供演示视频。

3.要求设备配备环境感知系统测量终端、智慧交互系统测量终端、线控底盘系统测量终端、车身电气系统测量终端、车载网络系统测量终端、充电储能系统测量终端共六个。

4.要求设备支持与环境感知数据测试及诊断平台、智慧交互数据测试及诊断平台、线控底盘数据测试及诊断平台、充电储能数据测试及诊断平台、车载网络数据测试及诊断平台、车身电气数据测试及诊断平台进行线束连接和数据互通，完成课堂分组实训功能。

5.要求设备包含视频信号采集设备，能够接入车辆的摄像头进行成像，辅助视觉传感器故障排查。现场提供演示视频。

6.要求设备支持对车辆多线激光雷达和2个单线激光雷达进行数据采集，配合整车检测教学服务系统完成激光雷达成像，辅助视觉传感器故障排查。

7.要求设备可独立进行故障设置、故障排查的功能，能够实现独立教学或考核任务。

8.要求设备含有运行指示灯。

9.设备台体均采用通过脱"磁"处理的高强不锈铁钢材，表面静电喷涂加热熔融固化成膜或喷涂具有保护、装饰或特殊性能的固态涂膜，抗腐蚀性极强。

10.台架必须支持接市电运行。

11.要求设备尺寸长*宽*高不小于1300*700*1800mm

12.要求设备与故障盒连接线束采用两个121芯的汽车连接器，安全可靠。

13.要求设备配套有数字化工作平台，具体参数如下： CPU：英特尔 I7及以上处理器 GPU：英伟达GTX1050  内存：8G及以上   硬盘：500G  显示器：50寸、分辨率1920*1080

14.要求系统功能模块必须包括故障排查、报文分析、波形分析、技术资料以及知识测评组织并提供相应图片。

15.故障设置和排查：要求能够进行环境感知、智慧交互、线控底盘、充电储能、车载网络、车身电气六个系统故障设置，用于考核或练习使用。

要求故障设置可通过选择电路图中数字编号或者故障位置选定可能存在故障的点；要求在故障排查过程中可以查看故障诊断书、元器件查询手册，辅助故障分析教学，且考试模式不可查看故障诊断书，练习模式可以查看；要求故障设置可以进行单一系统或多系统之间故障组合设置；要求可以对故障进行主动选择恢复。

16.报文分析：可以根据系统提供的报文协议，从而对车辆的实时报文进行读取、分析和学习。

要求报文分析功能能够显示本场考试和历史考试报文数据，数据是从实车真实采集。现场提供演示视频；要求报文分析显示数据至少包括ID号、帧类型、帧格式、长度、数据；要求报文分析功能模块必须包含报文分析案例，案例中至少包含正常报文数据、测试题、答案及解析。

17.波形分析：要求能够帮助教师对实车信号及电压、电流值进行分析，通过波形分析了解车辆工作原理及工作状态。

要求波形分析功能能够显示本场考试和历史考试报文数据，数据是从实车真实采集；要求波形分析功能至少包括支持数据流选择、波形绘制、光标读数、光标移动功能；要求波形分析功能中光标不小于2条，光标读数必须包含X1、X2、Y1、Y2、K、最大值、最小值、平均值，且读数为光标与数据流波形交点值。

18.要求可以显示多线激光雷达、单线激光雷达数据并成像，显示单目摄像头成像数据。

19.要求系统可以对排查出的故障进行标记反馈，排查正确后可以对实车特定功能进行控制，将故障解除验证。

20.技术资料：包含设备使用说明、车辆维修手册、车辆电路图册和培训参考材料。
